一：前  言
當今由于受到原材料價格、市場的激勵競爭、基建投資的減少、以及全球的金融動蕩的影響，鋼鐵產品在市場上的價格越來越低，利潤越來越薄，有的已經到了負利潤的地步，這就需要鋼鐵企業在生產的每個環節當中對降低能耗提高效率的要求越來越高。
 鋼包作為煉鋼工序與連鑄工序之間的盛鋼容器，其在生產周轉過程的熱狀態，直接影響出鋼和盛鋼過程中鋼水溫度的變化。針對現有煉鋼生產過程中鋼水溫度波動較大，影響過程溫度控制，一般采?。簭娀摪婵?、提高鋼包熱周轉、優化包襯結構、鋼水運轉過程加保溫劑和澆鑄過程鋼包加蓋等手段來減少鋼水溫降。采取以上手段，雖有一定效果，但在煉鋼過程中鋼水溫度控制**能力**有限。研究表明:一臺150t鋼包空包開始后，前20min內由包襯向空氣輻射的熱損失將導致下一爐鋼水溫度損失達15℃。而這種熱損失的40％發生在空包開始后的前5min。
然而通過在出鋼后-精煉-連鑄-出鋼前的整個過程中在鋼包上加蓋子，輻射熱損失可顯著減少。由于鋼包加蓋顯而易見的節能效果，成為鋼鐵企業節能降耗的一個重要手段。
比如連鑄機上廣泛采用了回轉鋼包加蓋裝置。然而，即使是連鑄機上加蓋，也是屬于局部的非全程式保溫措施?，F(xiàn)有鋼包加蓋操作必須由天車或卷揚機輔助完成，使得這項技術在實際應用中的可操作性受到了極大限制，無法做到在整個使用循環過程中都使鋼包蓋蓋在鋼包上。
據文獻相關介紹，國內外部分設計單位聯合鋼廠經過技術引進、消化、轉化創新，設計研發出適合我國煉鋼廠實際生產需要的鋼包全程加蓋設備和工藝技術，取得了很好的生產實踐效果。為落實**節能減排政策，建設低成本潔凈鋼平臺，實現綠色、環保、高效生產提供有益設備。

二：設備主要組成部分
鋼包全程加蓋系統主要設備包括：（加揭蓋機、鋼包蓋、液壓系統、自動化電氣控制系統、鉸鏈座、包蓋存放臺、包蓋烘烤設備、專用吊具、專用工裝等）
1：加揭蓋機：有驅動方式有液壓式和機械式，升降方式有抓鉤式、交叉平提式、插齒式、回轉式、懸掛移動式等 。根據不同煉鋼廠工藝布置的差異采用不同的設備組合。
圖：液壓式鋼包加揭蓋機

2：鋼包保溫蓋：蓋體有整體澆注式和耐火纖維式。鋼包蓋通過聯接爪與鋼包聯接，這種聯接方式在鋼包直立時便于包蓋的摘取，而在鋼包因排渣、更換滑動水口等作業而必須傾倒時，包蓋與鋼包靠聯接爪自行鎖緊。由于在鋼包蓋上留有靠自重而自動開閉的排渣門和測溫取樣孔，所以在鋼包接完鋼水后的全程作業中，實現包蓋一直蓋在鋼包上的目的。
連接組合由連在包蓋上的上聯接爪和固定在鋼包上部的下聯接爪等組成，其特征在于上聯接爪呈倒“Ｕ”狀，（并在“Ｕ”口處安設一銷桿，）下聯接爪（呈“Ｕ”形并在外側“Ｕ”板上開設一帶凹溝的銷槽，在銷槽的平直側加一靠自重而轉動的栓銷，）上設置一銷軸，在蓋體蓋在鋼包上時上、下聯接爪相吻合，銷軸下入銷槽內。
3：液壓系統：鋼包加揭蓋裝置由液壓油缸驅動，使吊鉤或平臺做升降運動，進而實現加蓋和摘蓋的動作。通常液壓站由兩臺泵（開一備一），循環水泵一臺，以及溢流閥兩套和換向閥等等構成。
4：自動化電氣控制系統：可實現液壓泵站的的啟動、油缸的伸縮位移控制、鋼包車進出鋼包加蓋機的信號采集、集合各組采集的信號系統做出油缸的伸縮、實現保溫蓋的自動升降，以及對油溫和油位的控制等等。
5：輔助設備：鉸鏈座、包蓋存放臺、包蓋烘烤設備、專用吊具、專用工裝等。

三：操作工藝
1 ：出鋼前準備
在完成爐次之間對鋼包的準備服務后,鋼包不是象通常那樣被放到預熱器上進行預熱，而是被放回到等候在電爐或轉爐旁邊的鋼包車上，并且有鋼包蓋蓋在上面，直到下一爐開始出鋼，所以在使用鋼包全程加蓋設備與工藝進行生產時，正常周轉鋼包將不再需要在線預熱。只有在遇到長達幾個小時的超時工序延遲時，鋼包預熱才需加以考慮。這會給生產單位節約大量的線預熱費用，從而節約了生產成本。
2：鋼包倒掉鑄余渣，清洗水口滑板后，可直接在鋼包帶蓋或煉鋼爐出鋼前完成加入引流砂填入。完成填砂后，鋼包經過出鋼線，采用揭蓋裝置完成揭蓋，包蓋存放專用存放臺，進入煉鋼爐下出鋼
3： 出鋼后加蓋
煉鋼爐出鋼完成后，當鋼包經過包蓋專用存放臺，自動完成加蓋操作，不需要人為干預。但是在特殊情況下也可以進行手動控制。
4：精煉揭蓋
 鋼包進入精煉工位（LF或RH）可完成喂絲脫氧處理，包蓋設置測溫取樣和喂絲孔。鋼包經過精煉平臺鋼車線，采用揭蓋裝置完成揭蓋，包蓋存放專用存放臺，進入精煉爐完成處理位鋼水精煉。
5： 精煉加蓋
  處理鋼水完成精煉任務，當鋼包經過包蓋專用存放臺，自動完成加蓋操作。加蓋鋼包可進行鈣處理或微合金化。鋼水成分、溫度、潔凈度等合格后，直接用天車吊上連鑄回轉臺。連鑄工序可無需再加原有的回轉臺上的鋼包加蓋裝置。

四：效果評價
 鋼包全程加蓋系統使煉鋼廠顯著降低鋼包內的熱量損失,減少鋼包內鋼水溫降和空包時保溫材料的降溫。這些能量損失的減少轉化成重要的生產經濟效益。*主要的效益表現在操作成本的降低、產品質量的提高和生產效率的提高。
使用鋼包全程加蓋節能系統使鋼包蓋在近乎整個鋼包使用循環周期內都始終蓋在鋼包上，由此帶來的直接效益有：
1：可免除周轉鋼包在線預熱費用：在線烘烤主要用于非正常情況下的搶救性升溫。鋼包加蓋澆注完1h后包襯溫度在1000℃以上，能夠?qū)崿F(xiàn)紅包出鋼。停用8h后的加蓋鋼包包壁溫度在550~600℃之間，比未加蓋鋼包的溫度提高400℃以上，與大火烘烤4h的鋼包相比溫度基本相同（烘烤4h后鋼包內壁溫度一般在550~650℃之間），停用8h之內的鋼包直接進行加蓋操作能夠保證鋼包內壁溫度。在線烘烤焦爐煤氣升溫按400Nm3/h烘烤20min，年產500萬噸鋼廠節約烘烤煤氣量4000萬Nm3。
2：降低出鋼時的溫度減少升溫費用：根據從出鋼后-精煉-連鑄-出鋼前的周期長短，鋼水出爐溫度可以被降低10-30℃。
從而大大降低對鋼水出爐前的升溫費用，一般可實現的噸鋼費用節約一般在10-25元之間，每100萬噸鋼可節支800萬至1300萬元。噸鋼成本降低5元，預計年創效2000萬元。
轉爐出鋼吹氧升溫按5Nm3℃噸鋼計算，溫度提高10℃，年產500萬噸鋼廠節約氧氣用量25000萬Nm3。
3：延長耐火磚的使用壽命降低耐火磚的消耗費用：由于在整個煉鋼-連鑄
的周期中鋼包內的溫度變化較小從而提高了耐火磚的使用壽命，降低了年度耐火磚的使用量。而且減少對鋼包邊沿及渣線的清理需求，從而減少對包襯耐火的機械損傷
4：降低保溫劑的使用量節約生產成本：整個過程加蓋后減少包內鋼水的冷卻。減少鋼水在鋼包、中間包及結晶器內的溫度波動，可實現低過熱度澆注，免除連鑄過程中對中間包的輔助預熱。合金收得率更加穩定，減少鋼包內的廢鋼產生，節約保溫劑的使用量。
5：降低鋼包使用數量：加快鋼包周轉，可減少在線鋼包的使用只數。
6：節能減排。轉爐出鋼降溫10℃減少煙氣排放25000萬Nm3/h。鋼包烘烤減少煙氣排放6000萬Nm3/h。
7：爐齡/包齡被延長煉鋼爐及鋼包上的耐火侵蝕被減小，因此爐齡/包齡被延長。一般煉鋼廠轉爐出鋼口壽命提高30爐以上，鋼包壽命有加蓋前的75.4爐提高至77.9爐。
8：減少LF升溫時間，減少RH、CAS 的OB頻率及時間。產品質量得以提高。
9：職工勞動力需求減少。減少鋼包內粘冷鋼、冷渣，減少對渣線、包底清理時間
鋼包服務區的操作空間可以縮小，提高車間人員的安全保護。整個廠區環境溫度改善，污染減少。
10：提高透氣磚的壽命：鋼包內包底粘冷鋼減少，可提高滑動水口開澆率及確保透氣磚通暢，提高透氣磚的壽命。
11：提高鑄坯的表面質量：鋼包鋼水上下溫度均勻，可減少中間包鋼水溫度的波動，對穩定連鑄拉速有利，從而減少連鑄的操作事故，并可提高鑄坯的表面質量。
12：工作環境改善：由于工作區環境溫度改善，污染減少，有利于員工的健康。

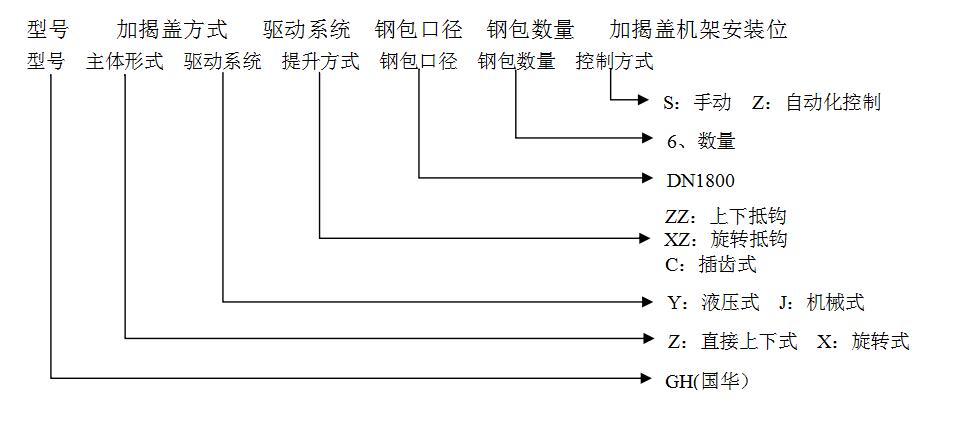

五：設計選型參考

六：鋼包加揭蓋過程
鋼包揭蓋過程：帶有鋼包蓋的鋼包，由鋼包車運送，前往爐前等待出鋼，此時鋼包加蓋裝置的吊鉤處于下部揭蓋位置，待要出鋼時，開動鋼包車到鋼包加蓋裝置下方，此時，鋼包蓋上吊耳與吊鉤相碰，帶動鋼包加蓋裝置前進一段距離后，開動鋼包加蓋裝置上的液壓缸，將鋼包蓋提升。鋼包車驅動鋼包到爐下出鋼。
鋼包加蓋過程：出鋼后的鋼包由鋼包車驅動，經過測溫取樣等工藝處理后，運行到鋼包揭蓋裝置下時，鋼包上的吊耳與鋼包蓋上的碰塊相碰，帶動鋼包加蓋裝置前進一段距離后，開動鋼包加蓋裝置上的液壓缸，將加蓋機構下降到*低位置，此時鋼包加蓋的吊鉤與鋼包蓋脫離，鋼包蓋蓋到鋼包上，由鋼包車運送到下一個工位。

七:設備優勢
1.本套設備結構簡單，設備重量輕，維護量?。?br /> 2.升降范圍大，可以滿足鋼包沿有較高的沾渣；滿足在兌澆余時將鋼包蓋升高，方便鋼包不加蓋通過；
3.加、揭蓋整個過程隨鋼包車一起前進，不需鋼包車**定位停車；
4.可以實現自動控制；
5.設備安裝、調試簡單、方便。

八：結  語
   通過國內鋼鐵企業的實踐應用，已經充分的證明鋼包全程加蓋技術是一項節能、環保、降耗的新技術。此項技術，落實**節能減排政策，建設低成本潔凈鋼平臺，實現綠色、環保、高效生產提供有益的借鑒。
